Excel : le graphique escalier ou bridge

Excel : le graphique escalier ou bridge

Un diagramme « pont » ou « bridge » en anglais est un diagramme sur lequel on représente les différentes composantes (positives ou négatives) qui s'additionnent pour former un certain résultat.

C’est un type particulier de graphe en colonnes qui prend la forme d’un escalier.



Dans un graphique en cascade, les colonnes sont distinguées par des couleurs différentes afin de visualiser rapidement les nombres positifs et négatifs. Les première et dernière colonnes de valeurs commencent sur l'axe horizontal et les valeurs intermédiaires sont des colonnes « flottantes ».

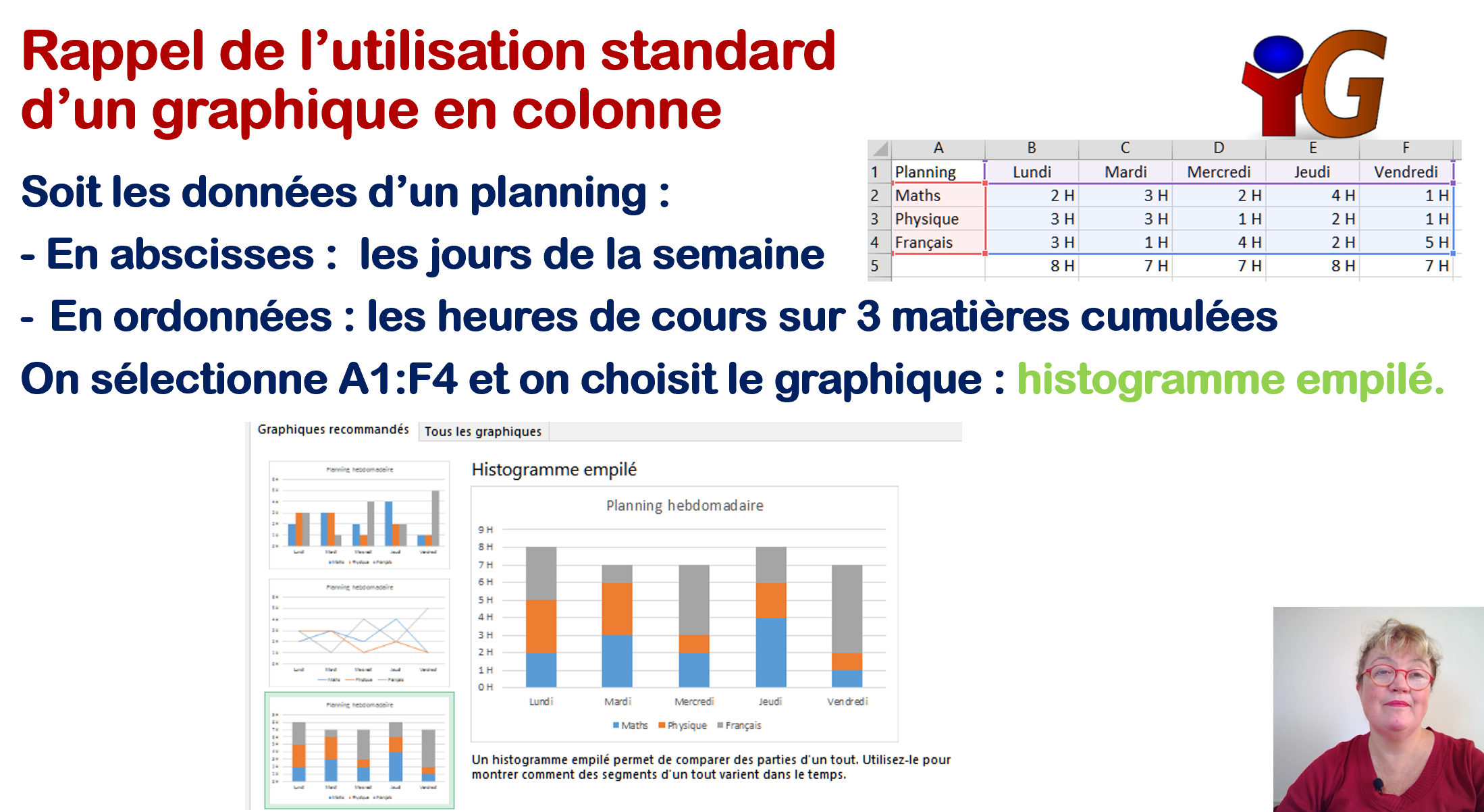

graphe escalier

Exemple de construction d’un graphe escalier :

Soit un artisan qui fait le bilan de sa trésorerie en caisse chaque jour.

Sa trésorerie peut varier aussi bien en positif car il fait des ventes ou en négatif quand il fait des achats.

Lundi : 315 €

Mardi : 566 €

Mercredi : 230 €

Jeudi : 416 €

Vendredi : 411 €

On souhaite représenter ces variations sur un graphe escalier.

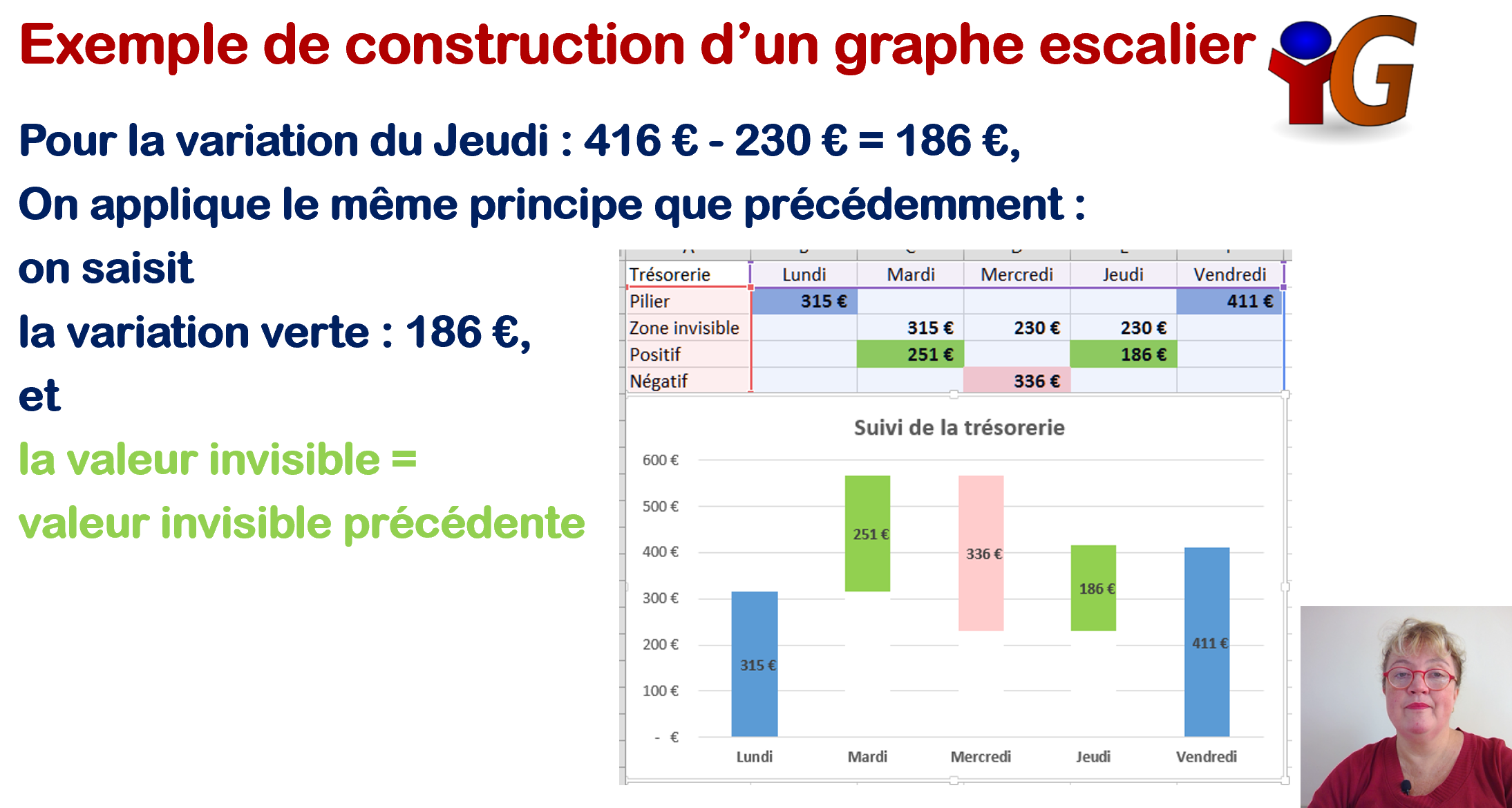

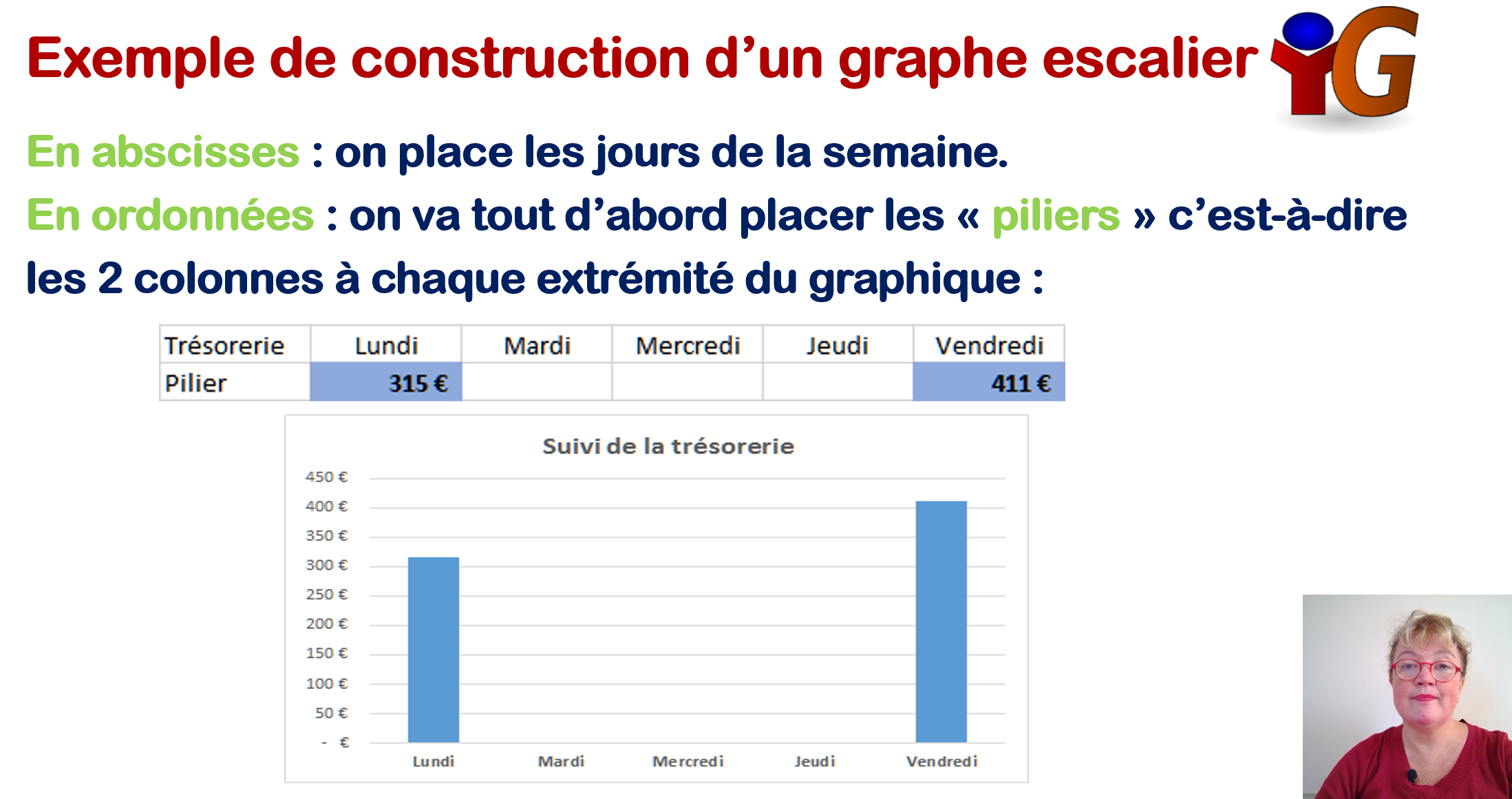

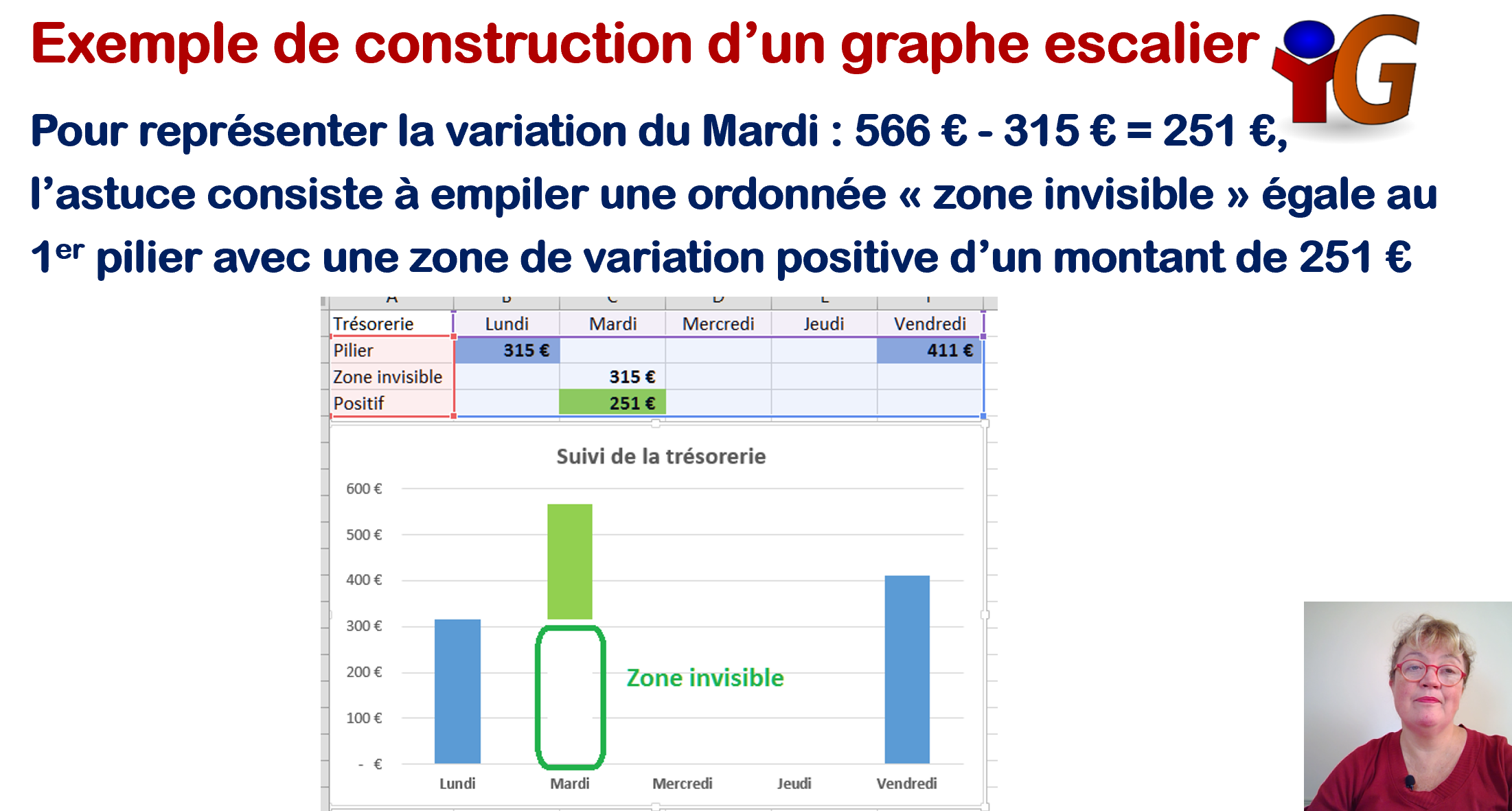

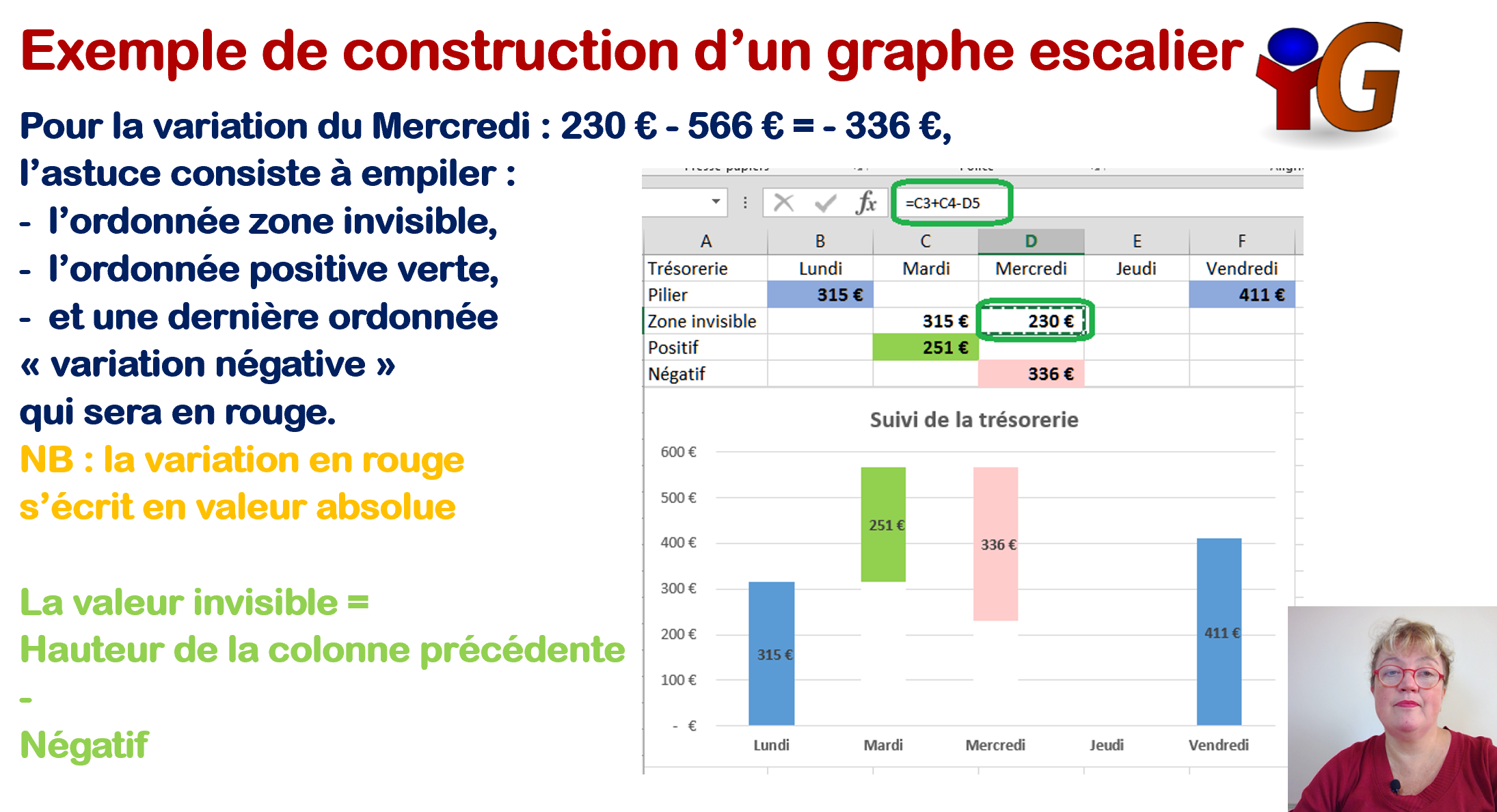

graphe escalier

graphe escalier

graphe escalier

graphe escalier
