Un graphique à 2 axes permet d’illustrer facilement les relations entre des variables de magnitudes et d'échelles de mesure différentes. Dit autrement, les graphiques à 2 axes sont utiles lorsque vous comparez des valeurs :
- qui ont des unités de mesure différentes,
- ou qui ont des échelles de mêmes valeurs très éloignées.
Voyons un exemple concret.
Exercice : représentation de l’évolution des stocks et de leur cumul

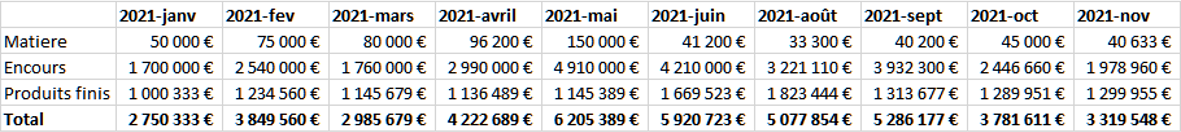

Soit le tableau Excel suivant :
On souhaite représenter graphiquement ces 4 sujets.

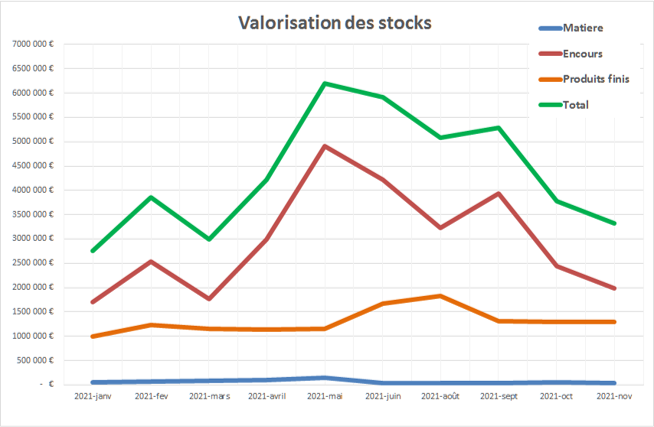

1- Cas d’un graphique axe unique
Problématique : pour pouvoir représenter les 4 courbes : l’échelle a une grande amplitude ( de 0€ à 7M€) et l’on distingue mal l’évolution des courbes les plus basses.
2- Cas d’un graphique axe double

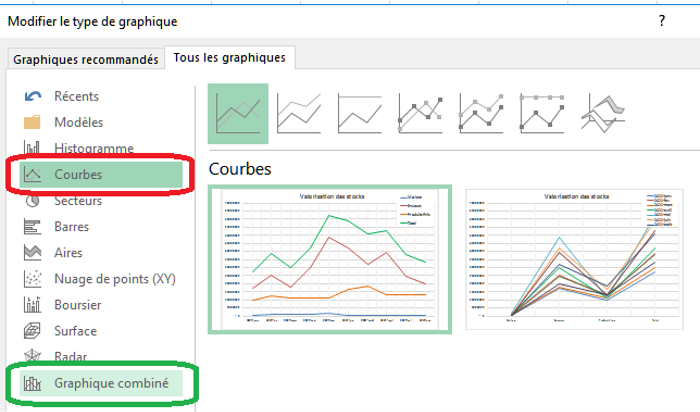

Faire clic droit sur le graphique ; une fenêtre apparaît : « Modifier le type de graphique » : au lieu du graphique « Courbes » : choisir « Graphique combiné » :

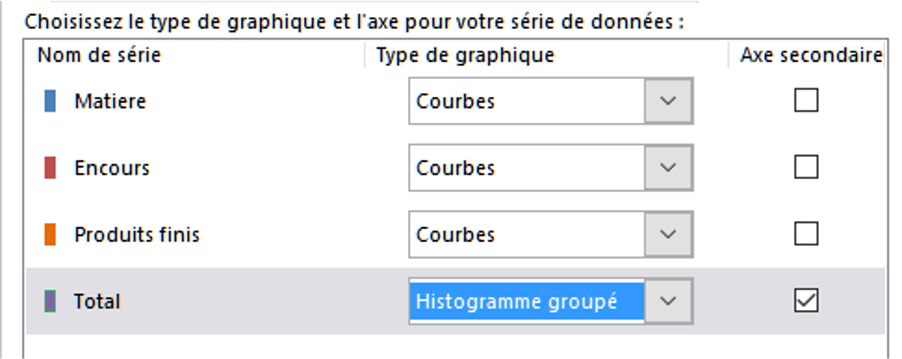

Un paramétrage est alors disponible : choisir :

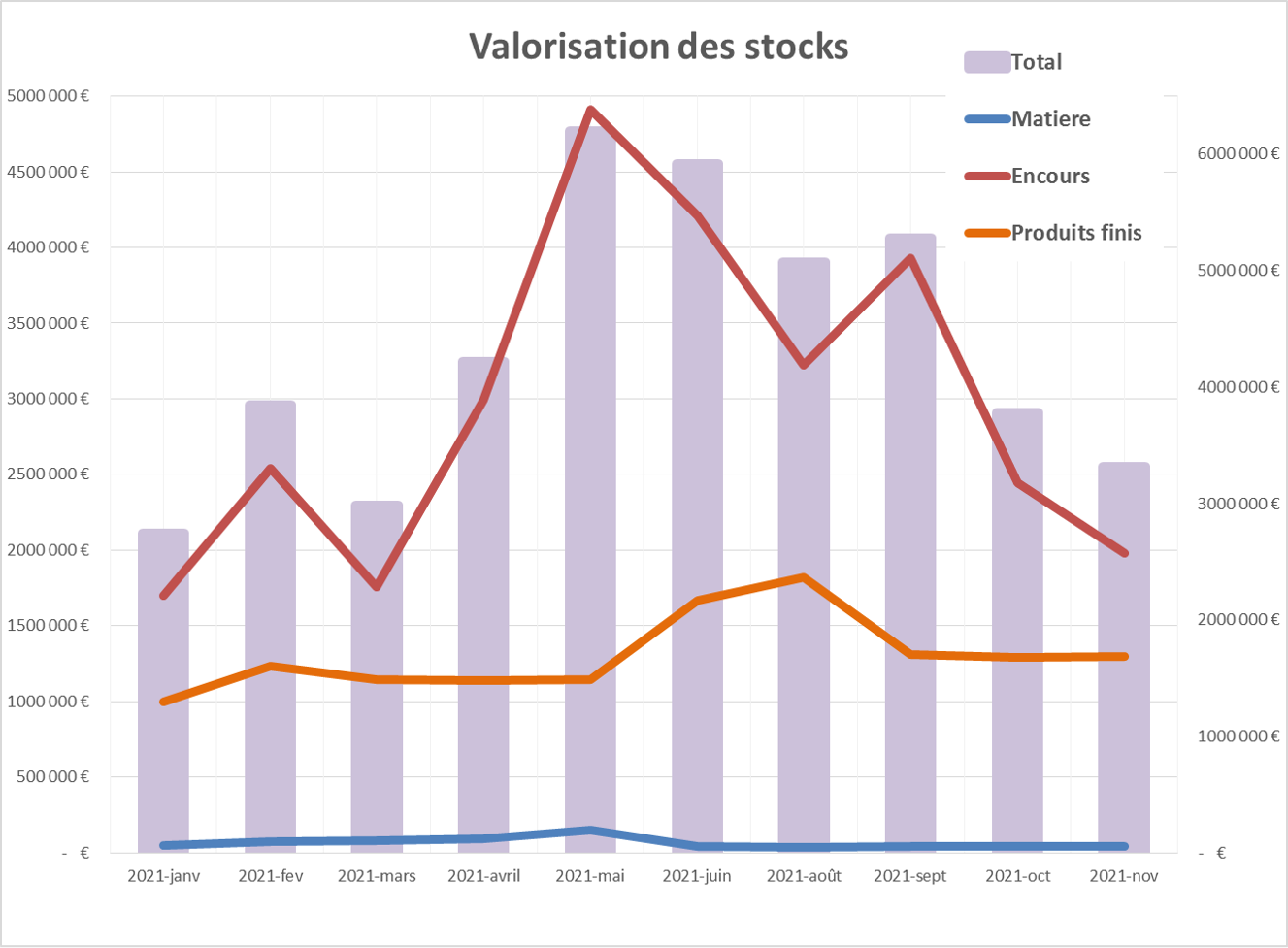

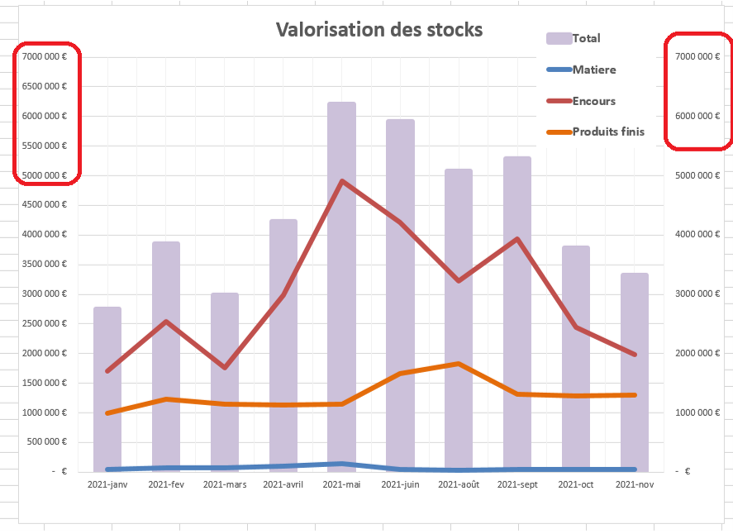

Voici le résultat. Il ne reste plus qu’à adapter les échelles des 2 axes :

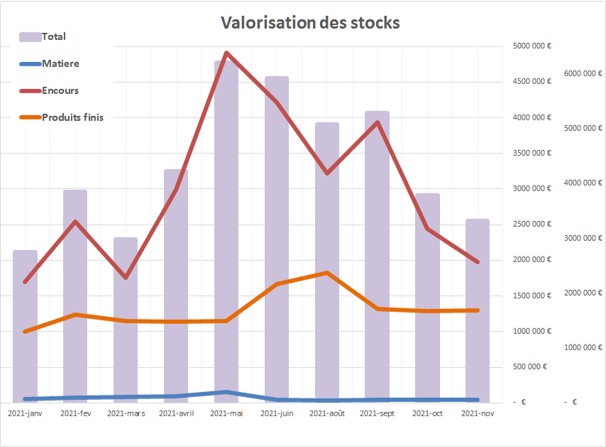

Enfin, si vous souhaitez positionner les 2 axes côte à côte :

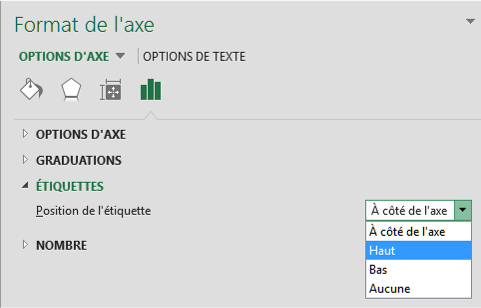

Ouvrir « Format de l’axe » ; étiquettes ; position de l’étiquette
MOTS CLÉS : #Graphique #Bureautique #Numerique #AstucesExcel #ApprendreExcel #FormationExcel
PERSONNES : @FormuleExcel @ExcelDownloads @FormExcelEtc
TAGS : graphique combine, créer un axe secondaire, créer un axe secondaire sur excel, ajouter un axe secondaire graphique excel, formation excel youtube, formation excel avancé en ligne, une formation excel de base, toutes les bases dexcel, cours informatique excel debutant, microsoft excel exercices pratiques, graphique excel 3 axes, une formation excel en ligne gratuite, devenir bon sur excel, excel pratique, formation excel niveau expert, microsoft pratique, formation excel expert
Publié sur Facebook et Linkedin
Le Saviez-Vous ?
Certains utilisateurs graphique Excel sont sceptiques à propos de l’axe double car ils considèrent que cette vision peut être confuse, mal conçue et trompeuse pour le spectateur.
